轻质隔墙板裂缝产生的原因轻质隔墙板安装时，严格控制墙板的干燥收缩率、对施工工艺进行优化和改良、对施工后的墙板进行合理的养护。在2009年、2011年时，经过现场实际观测发现安装施工后的墙板并未产生裂缝，经过实践证明通过严格把关产品质量、对不合理施工工艺进行改进、做好后期墙板的养护，可以达到对轻质隔墙板裂缝的防治。现归纳墙板裂缝防治措施有以下几个方面：

1 降低轻质隔墙板的干燥收缩率。

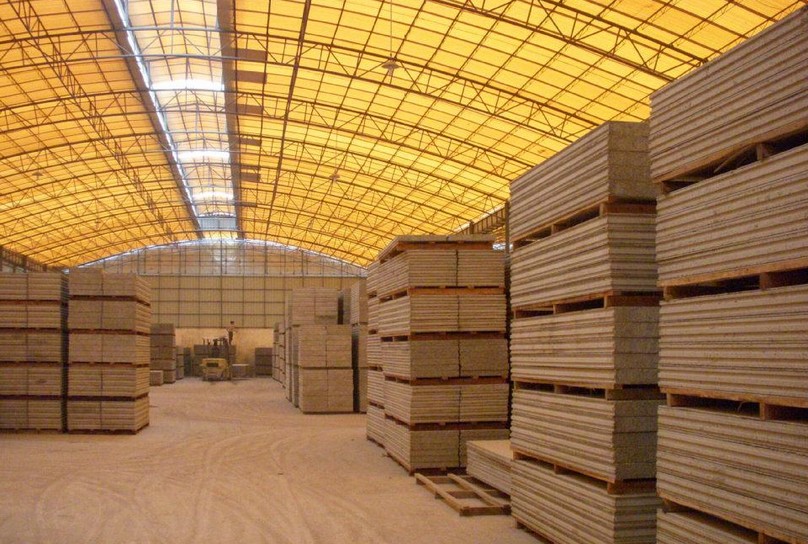

首先，在墙板生产时要求厂家对按规范要求保证墙板养护期必须达到28d，强度达到100%；其次，在墙板养护28天后，对墙板进行烘干，含水率控制在5%以内，经过实际数据检查，烘干后的墙板干燥收缩率小于0.4mm/m，烘干前的墙板干燥收缩率在0.8mm/m左右；最后，要求厂家提供的墙板必须塑封好，在运输过程严格注意防水处理，以确保墙板安装前状态和烘干后的状态保持一致。经过技术分析，通过以上手段控制墙板的干燥收缩率可以使裂缝产生几率降低50%。

2 改进墙板的施工工艺。

针对墙板裂缝主要产生在板与板拼缝出、与柱、梁交接处、门窗洞口周围的特征，经过技术分析发现，主要是由于接缝处砂浆不够饱满、砂浆与墙板未能很好的粘结而产生的空隙导致板与板之间、板与柱、梁之间产生抗拉强度不够，在应力大于粘结强度的时候产生裂缝。经过总结分析，对墙板安装工艺进行了改进。首先，对接缝处构件进行基层清理，去除表面的灰尘、油污等后，之后刷界面剂增加砂浆与构件的粘结强度；其次，接缝处采用“后浇法”灌注砂浆。增大拼缝的空间，在板与板之间、板与柱、梁之间形成后浇带，保证砂浆完全能够灌注到拼缝处；最后，门窗洞口四面阳角处铺设玻纤网格布，提高拼缝处砂浆粘结强度。经过技术分析和现场观测，通过以上施工工艺改进，墙板产生裂缝的几率降低了30%。

3 合理对施工后的墙板进行养护。

墙板安装后，对接缝处砂浆进行合理养护，养护的时间不低于7d，同时墙板安装后应避免墙板受潮。
